Keď pracujete s hydraulickými systémami, výber správneho smerového ventilu môže spôsobiť alebo prerušiť vašu činnosť. Smerový ventil Bosch Rexroth 4WE 10 E si vyslúžil svoju povesť spoľahlivého pracanta v priemyselných aplikáciách a existujú dobré dôvody, prečo sa k nemu inžinieri stále vracajú.
Čo robí 4WE 10 E smerový regulačný ventil špeciálnym

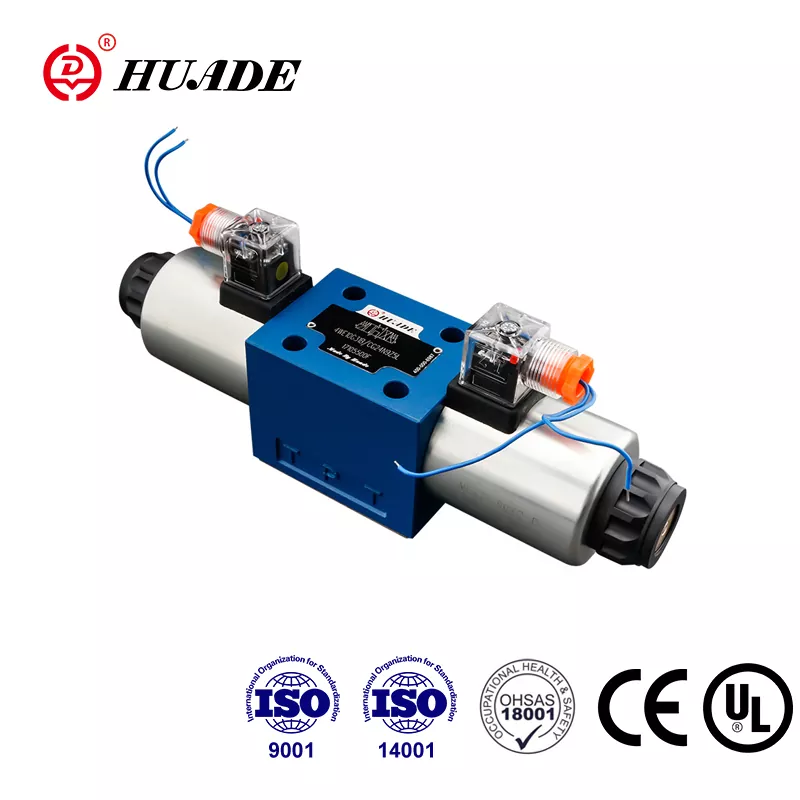

Rexroth 4WE 10 E je priamočinný solenoidový ventil, ktorý riadi, ako sa hydraulická kvapalina pohybuje vo vašom systéme. Predstavte si to ako dopravný kontrolór pre váš hydraulický olej. Hovorí tekutine, kam má ísť, kedy sa má zastaviť a ktorou cestou sa má vydať. Tento konkrétny ventil používa elektromagnetické cievky na posunutie vnútornej cievky, ktorá potom presmeruje tok tak, aby sa vaše hydraulické valce alebo motory pohybovali presne tak, ako potrebujete.
To, čo odlišuje tento smerový ventil, je jeho dizajn s uzavretým stredom, označený písmenom „E“ v jeho názve. Keď je ventil v neutrálnej polohe, všetky porty zostanú zablokované. Váš hydraulický pohon drží svoju polohu bez unášania, čo je veľmi dôležité, keď zdvíhate ťažké bremená alebo potrebujete niečo udržať v dokonalom pokoji.
Rozdelenie čísla modelu
Názov 4WE 10 E vám povie všetko o tom, čo tento ventil robí. „4“ znamená, že má štyri porty na pripojenie vašich hydraulických vedení. "WE" znamená, že ide o priamočinný smerový regulačný ventil s elektromagnetickým ovládaním. „10“ označuje jeho veľkosť, ktorá sa riadi štandardom NG10, známym aj ako CETOP 5 alebo ISO 4401-05-04-0-05. Táto štandardizácia znamená, že Rexroth 4WE 10 E sa fyzicky hodí na akýkoľvek montážny povrch navrhnutý pre ventily NG10, čo vám poskytne flexibilitu pri výmene starého zariadenia alebo budovaní nových systémov.
Označenie "E" popisuje konfiguráciu cievky. Vo svete ventilov rôzne písmená predstavujú rôzne vzory prúdenia. Typ E udržuje všetky porty zatvorené v strednej polohe, vďaka čomu je ideálny, keď potrebujete držať náklad stabilne bez akéhokoľvek pohybu.
Technické schopnosti, na ktorých záleží
Smerový regulačný ventil 4WE 10 E zvláda veľký tlak. Môže pracovať až do 350 barov na hlavných portoch, čo predstavuje približne 5 075 libier na štvorcový palec. To je dosť pre väčšinu ťažkých priemyselných aplikácií, od vstrekovacích lisov až po stavebné stroje.
Prietoková kapacita sa líši v závislosti od toho, či zvolíte jednosmerné alebo striedavé napájanie. DC verzia tohto smerového ventilu Rexroth sa pohybuje až do 160 litrov za minútu, zatiaľ čo AC verzia dosahuje maximum 120 litrov za minútu. Tento rozdiel existuje, pretože AC cievky generujú viac tepla, keď ventil zostáva pod napätím, takže Bosch Rexroth obmedzuje prietok, aby sa predišlo problémom s prehriatím.
Čas odozvy je dôležitý, keď potrebujete rýchle a presné pohyby. 4WE 10 E sa pri použití jednosmerného prúdu zapne za 45 až 70 milisekúnd a uvoľní sa za 35 až 45 milisekúnd. To je dostatočne rýchle pre väčšinu automatizovaných výrobných liniek. Ak potrebujete ešte plynulejší chod, môžete pridať voliteľné tlmiace vložky, ktoré spomaľujú radenie, aby sa znížili otrasy vo vašom systéme.
Ako funguje uzavreté centrum
Konfigurácia cievky typu E dáva tomuto smerovému ventilu schopnosť udržať záťaž. Predstavte si tri polohy: stred, vľavo a vpravo. V stredovej polohe vnútorné podložky na cievke blokujú všetky štyri porty. Port P sa pripája k pumpe, port T k nádrži a porty A a B sa pripájajú k ovládaču. Keď všetko zostane zablokované, olej zachytený vo vašom valci nemôže uniknúť, takže váš náklad zostane presne tam, kde ste ho nechali.
Zapnite cievku „a“ a cievka sa posunie doľava. Teraz sa port P pripája k portu A, zatiaľ čo port B sa odvádza do portu T. Váš ovládač sa vysunie. Prepnite na cievku "b" a cievka sa posunie doprava, čím sa obráti vzor prúdenia. Port P napája port B, zatiaľ čo port A sa vracia do nádrže a zasúva váš ovládač.
Toto usporiadanie s uzavretým stredom funguje perfektne pre aplikácie, ako sú zdvíhacie stoly, svorky a lisovacie stroje, kde na držaní polohy záleží viac ako na energetickej účinnosti. Kompromisom je, že vaše čerpadlo udržuje tlak v budove, aj keď sa nič nehýbe, čo vytvára teplo a plytvá energiou. Tento Rexroth 4WE 10 E zvyčajne spárujete s poistným ventilom na ochranu vášho systému.
Aplikácie v reálnom svete
Výrobné závody využívajú rozvádzač 4WE 10 E nespočetnými spôsobmi. Vstrekovacie stroje sa spoliehajú na to, že presne riadia upínanie formy. Zariadenie na tlakové liatie ho používa na presné umiestnenie kovových častí. Stavebné stroje ťažia zo svojej schopnosti udržať polohu lyžice a výložníka na svahoch bez unášania.
Ventil sa tiež objavuje v námorných aplikáciách, kovoobrábacích zariadeniach a presných výrobných systémoch. Kedykoľvek potrebujete, aby hydraulický pohon zostal pod záťažou, dizajn tohto smerového ovládacieho ventilu Rexroth s uzavretým stredom poskytuje ovládanie, ktoré potrebujete.
Inštalácia a montáž

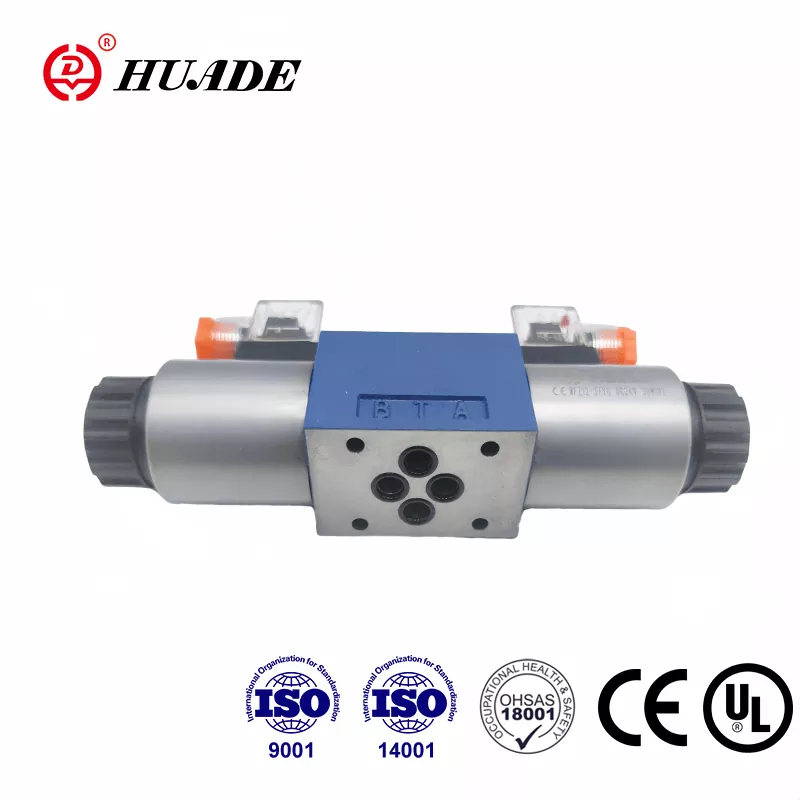

4WE 10 E sa montuje priamo na pomocnú dosku, ktorá zodpovedá štandardu NG10. Tento modulárny prístup zjednodušuje inštaláciu a výmenu. Pomocou rozdeľovacích blokov môžete na vrch naskladať ďalšie ventily, čím vytvoríte kompaktné ventilové zostavy, ktoré šetria priestor a znižujú počet hadíc a armatúr, ktoré potrebujete.
Konštrukcia solenoidu s mokrou kotvou ponúka praktické výhody. Cievka je uložená v oleji, ktorý pomáha odvádzať teplo a znižuje hluk. Zostavu cievky môžete otočiť o 360 stupňov a umiestniť elektrický konektor tam, kde je to najvhodnejšie. Ak cievka zlyhá, môžete ju vymeniť bez vypustenia hydraulického systému, čím sa minimalizujú prestoje.
Elektrické pripojenia zodpovedajú norme DIN EN 175301-803 s krytím IP65 alebo IP67 v závislosti od vašej konfigurácie. Možnosti napätia zahŕňajú 12, 24, 110 a 230 voltov pre jednosmerné aj striedavé napájanie s toleranciou plus alebo mínus 10 percent.
Porovnanie s inými možnosťami
Keď nakupujete smerový ventil vo veľkosti NG10, stretnete sa s alternatívami od Parker, Eaton a iných výrobcov. Séria Parker D3W ponúka podobné hodnoty tlaku a prietoku, ale prepína sa pomalšie, pričom odozva trvá približne 110 milisekúnd. Eaton DG4V-5 zodpovedá prietokovej kapacite, ale nešpecifikuje tak jasne frekvenciu cyklovania.
Rexroth 4WE 10 E vyniká rýchlejším časom odozvy a vyššou schopnosťou cyklovania. Dokáže zvládnuť až 15 000 spínacích operácií za hodinu, vďaka čomu je vhodný pre vysokorýchlostné automatizované procesy. Možnosť nastaviteľného tlmenia vám tiež poskytuje väčšiu kontrolu nad tým, ako rýchlo sa ventil posúva, čo vám pomáha doladiť správanie vášho systému.
Cena sa značne líši v závislosti od špecifikácií a miesta nákupu. Základné konfigurácie tohto smerového ventilu Rexroth začínajú okolo 56 USD, zatiaľ čo verzie so špeciálnymi povlakmi, vlastným napätím alebo vylepšenými tesneniami môžu prekročiť 1 200 USD. Nájdete ich prostredníctvom oficiálnych distribútorov Bosch Rexroth, priemyselných dodávateľských závodov a online trhovísk. Pri nákupe si overte, či číslo modelu presne zodpovedá vašim požiadavkám, pričom osobitnú pozornosť venujte menovitému napätiu a typu cievky.
Udržiavanie v prevádzke
Najväčším nepriateľom každého smerového ventilu je kontaminácia. Nečistoty vo vašom hydraulickom oleji spôsobujú prilepenie cievky, čo vedie k nepravidelnej prevádzke alebo úplnému zlyhaniu. 4WE 10 E potrebuje olej filtrovaný na 10 mikrónov, čo zodpovedá úrovniam čistoty NAS 1638 Class 9 alebo ISO 4406 20/18/15.
Pravidelná údržba začína monitorovaním oleja. Skontrolujte zmenu farby, čo znamená prehriatie alebo oxidáciu. Pravidelne testujte viskozitu, pretože príliš riedky alebo príliš hustý olej ovplyvňuje výkon ventilu. Vymeňte filtre podľa plánu a zvážte inštaláciu tlakomerov, aby ste včas zachytili problémy.
Keď sa tento smerový regulačný ventil Rexroth aktivuje, príznaky zvyčajne poukazujú na konkrétne príčiny. Ak sa ventil prilepí, ale funguje, keď stlačíte ručné ovládanie, je pravdepodobná kontaminácia. Spálené cievky na AC verziách sú často výsledkom nadmerného prietoku, ktorý spôsobuje prilepenie cievky, keď je pod napätím, čím sa cievka prehrieva. Vonkajšie úniky zvyčajne pochádzajú z opotrebovaných tesnení, zatiaľ čo vnútorné úniky sa prejavujú ako pomalý, hubovitý pohyb ovládača.
Čistenie ventilu vyžaduje starostlivosť. Vyberte ho zo systému, opatrne ho rozoberte a vyčistite otvor a cievku WD-40 alebo podobným rozpúšťadlom. Prefúknite priechody stlačeným vzduchom a skontrolujte opotrebovanie alebo poškodenie. Vymeňte tesnenia pomocou správnej súpravy pre vašu verziu ventilu a všimnite si, že vysokoteplotné aplikácie vyžadujú tesnenia FKM a nie štandardnú gumu NBR.
Správna voľba
Smerový ventil 4WE 10 E vyniká, keď záleží na držaní záťaže. Jeho dizajn s uzavretým stredom zabraňuje posunu, jeho rýchla odozva podporuje automatizáciu a jeho štandardizovaná montáž zjednodušuje inštaláciu. Modulárna konštrukcia umožňuje vybudovať komplexné riadiace obvody v kompaktných priestoroch a cievky s mokrou kotvou ponúkajú dlhú životnosť s minimálnou údržbou.
Zvážte energetický kompromis. Táto zablokovaná stredová poloha udržuje čerpadlo zaťažené, aj keď sa nič nehýbe, generuje teplo a spotrebúva energiu. Ak energetická účinnosť preváži držanie polohy vo vašej aplikácii, pozrite sa na cievky typu J, ktoré odľahčujú čerpadlo v neutrálnej polohe. Pre aplikácie vyžadujúce voľný plávajúci pohyb môžu lepšie fungovať konfigurácie typu H s otvoreným stredom.
Dôkladne prispôsobte svoj elektrický systém ventilu. DC verzie zvládajú vyšší prietok a reagujú rýchlejšie, vďaka čomu sú predvolenou voľbou pre väčšinu priemyselných aplikácií. Napájanie striedavým prúdom funguje dobre pri pomalších prevádzkach, ale pamätajte na limit prietoku 120 litrov za minútu, aby sa zabránilo poškodeniu cievky.
Rexroth 4WE 10 E si svoje miesto v priemyselnej hydraulike vydobyl desaťročiami overeného výkonu. Jeho kombinácia schopnosti vysokého tlaku, rýchlej odozvy a spoľahlivého držania záťaže z neho robí solídnu voľbu pre náročné aplikácie. Udržujte svoj olej čistý, vyberte si správnu konfiguráciu cievky podľa svojich potrieb a tento smerový regulačný ventil vám poskytne roky spoľahlivej služby. Či už vymieňate existujúci ventil alebo navrhujete nový systém, pochopenie toho, čo robí 4WE 10 E tick, vám pomôže vyťažiť maximum z vášho hydraulického zariadenia.
