Keď pracujete s hydraulickými systémami, ktoré vyžadujú spoľahlivé manuálne ovládanie, smerový regulačný ventil WMM 6 vyniká ako praktická voľba. Tento ventil vyrobený spoločnosťou Bosch Rexroth slúži priemyselnému odvetviu na celom svete už desaťročia. Je navrhnutý tak, aby presne kontroloval prietok hydraulickej kvapaliny a pomáhal operátorom riadiť všetko od priemyselných strojov až po mobilné zariadenia.
WMM 6 patrí do rodiny ručne ovládaných smerových ventilov, ktoré spĺňajú medzinárodné normy. To, čo robí tento ventil obzvlášť užitočným, je jeho jednoduché ovládanie v kombinácii s robustnou konštrukciou. Inžinieri a technici oceňujú, ako zvláda stredné až vysokotlakové aplikácie bez toho, aby vyžadoval zložité elektrické systémy alebo externé zdroje energie.
Pochopenie základov dizajnu WMM 6

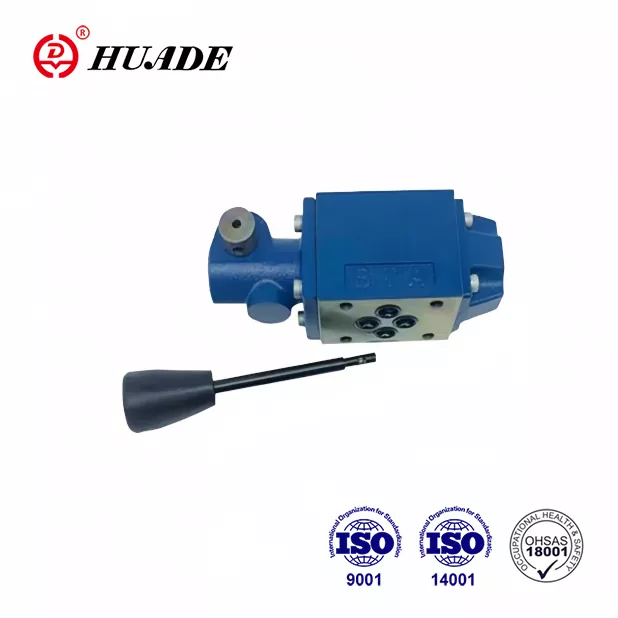

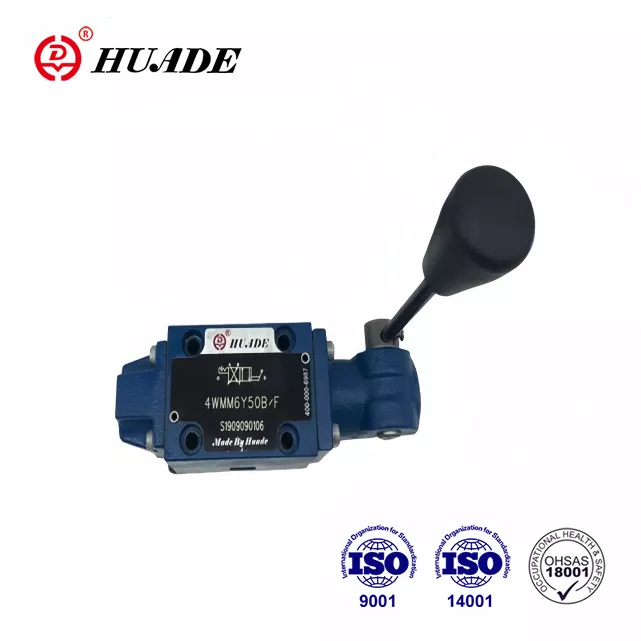

Smerový regulačný ventil WMM 6 funguje prostredníctvom posuvného cievkového mechanizmu vo vnútri presne opracovaného krytu. Keď pohnete ručnou pákou, cievka sa posunie do polohy, pričom otvorí a zatvorí špecifické dráhy pre hydraulickú kvapalinu. Táto priama prevádzková metóda znamená, že medzi vaším vstupom a odozvou ventilu nie je žiadne oneskorenie.
Teleso ventilu sa montuje priamo na pomocnú dosku podľa normy CETOP 3, známej tiež ako rozhranie NG6 alebo ISO 4401-03. Táto štandardizácia zjednodušuje inštaláciu a umožňuje, aby sa ventil hodil do existujúcich hydraulických systémov bez vlastných úprav. Kryt je zvyčajne vyrobený z pozinkovanej ocele, ktorá poskytuje vynikajúcu odolnosť proti korózii aj v náročných prostrediach.
Vo vnútri ventilu nájdete starostlivo navrhnuté cievky s tesniacimi plochami, ktoré minimalizujú vnútorný únik. Tieto cievky sa dodávajú v rôznych konfiguráciách, pričom každá je označená špecifickým symbolom. Mechanizmus návratu pružiny zaisťuje návrat ventilu do neutrálnej polohy, keď uvoľníte páku, čo je nevyhnutné pre bezpečnú prevádzku.
Technické špecifikácie, na ktorých záleží
Smerový regulačný ventil WMM 6 zvláda tlaky až do 315 barov na svojich hlavných portoch s maximálnou kapacitou prietoku 60 litrov za minútu. Vďaka týmto špecifikáciám je vhodný pre stredne veľké hydraulické valce a motory. Tankový port zvládne až 160 barov, čo je dostatočné pre väčšinu štandardných aplikácií.
Rozsah prevádzkových teplôt sa pohybuje od mínus 30 do plus 80 stupňov Celzia pri použití štandardných tesnení z NBR. Pre aplikácie zahŕňajúce vyššie teploty alebo kvapaliny odolné voči chemikáliám je ventil k dispozícii s tesnením FKM kódovaným ako variant V. Ventil si zachováva výkon v širokom rozsahu viskozity, od 2,8 do 500 štvorcových milimetrov za sekundu, aj keď optimálny výkon dosahuje okolo 46 mm²/s pri použití štandardných hydraulických olejov, ako je HLP46.
Kompletná zostava ventilu váži približne 1,4 kilogramu pre trojpolohovú verziu a 1,6 kilogramu, keď je vybavená západkovým mechanizmom. Manuálna páka vyžaduje na činnosť približne 20 až 30 newtonov sily, v závislosti od tlaku v systéme a konfigurácie cievky. Táto úroveň sily zaisťuje pozitívnu kontrolu bez toho, aby spôsobovala únavu operátora pri dlhodobom používaní.
Symboly cievky a možnosti dráhy toku
Pochopenie symbolov cievky je rozhodujúce pri výbere smerového ventilu WMM 6 pre vašu aplikáciu. Každý symbol predstavuje špecifickú konfiguráciu prietokovej cesty, ktorá určuje, ako sa ventil správa v rôznych polohách. Symbol je vyznačený priamo na tele ventilu pre ľahkú identifikáciu.
Symbol E predstavuje konfiguráciu s uzavretým stredom, kde sú všetky porty zablokované v neutrálnej polohe. Tento dizajn je ideálny, keď potrebujete držať hydraulický valec v polohe bez unášania. Keď presuniete páku do polohy A, tlak prúdi do portu A, zatiaľ čo port B sa pripája k nádrži a naopak do polohy B.
Symbol M má dizajn s otvoreným stredom, kde sa porty A a B pripájajú k nádrži v neutrálnej polohe, zatiaľ čo tlakový port zostáva zablokovaný. Táto konfigurácia je bežná v aplikáciách smerového spínania, kde chcete minimálny nárast tlaku počas neutrálu. Kapacita prietoku má tendenciu byť vyššia s týmto symbolom v porovnaní s ostatnými.
Symbol C ponúka ďalšiu populárnu konfiguráciu, kde sa tlak pripája k nádrži v neutrálnej polohe, zatiaľ čo pracovné porty A a B sú zablokované. Táto konštrukcia pomáha predchádzať tečeniu motora v aplikáciách, kde je udržanie polohy menej kritické ako zabezpečenie, aby sa čerpadlo mohlo vyložiť. Symbol J poskytuje tandemové centrum, kde sa tlak čiastočne pripája k nádrži aj pracovným portom, čo je užitočné v špecifických aplikáciách vyžadujúcich znížený tlak počas neutrálu.
Aplikácie v reálnom svete a priemyselné využitie
Smerový regulačný ventil WMM 6 nachádza široké uplatnenie vo výrobných prevádzkach, kde je potrebné manuálne ovládanie hydraulických funkcií. Vstrekovacie stroje často obsahujú tieto ventily na operácie otvárania a zatvárania formy. Priame mechanické ovládanie poskytuje operátorom hmatovú spätnú väzbu, ktorej sa elektronické ovládacie prvky nedokážu vyrovnať.
Mobilné zariadenia predstavujú ďalšiu významnú oblasť použitia. Poľnohospodárske stroje, stavebné zariadenia a vozidlá na manipuláciu s materiálom používajú WMM 6 na funkcie, ktoré využívajú možnosť manuálneho ovládania. Robustná konštrukcia ventilu odoláva vibráciám a teplotným zmenám bežným v mobilných prostrediach.
V nebezpečných prostrediach ponúka variant WMM 6 XC prevádzku v nevýbušnom prevedení v súlade so smernicami ATEX. Vďaka tomu je ventil vhodný pre ropné a plynárenské prevádzky, banské prostredie a chemické spracovateľské zariadenia, kde sa môžu vyskytovať horľavé atmosféry. Verzia XC udržuje povrchové teploty pod 100 stupňov Celzia a spĺňa požiadavky na zariadenia skupiny II kategórie 2G/D.
Údržbárske dielne a testovacie pracoviská často používajú smerový regulačný ventil WMM 6 na manuálne ovládanie počas nastavovania a postupov pri odstraňovaní problémov. Vďaka jednoduchej prevádzke a spoľahlivému výkonu je ventil ideálny pre aplikácie, kde operátori potrebujú presné ovládanie bez zložitého programovania alebo nastavovania.
Porovnanie WMM 6 s alternatívnymi riešeniami
V rámci produktového radu Bosch Rexroth je smerový regulačný ventil WMM 6 umiestnený vedľa iných ručne ovládaných ventilov, ktoré slúžia na podobné účely, ale s odlišnými spôsobmi ovládania. Séria WMR 6 využíva valčekové alebo piestové ovládanie, vďaka čomu je vhodná pre sekvenčné ovládanie ovládané vačkou. Variant WMD 6 je vybavený otočným gombíkom, ktorý ponúka kompaktnejšiu inštaláciu v aplikáciách s obmedzeným priestorom.
Pre požiadavky diaľkového ovládania poskytuje séria WMU 6 hydraulické pilotné ovládanie namiesto priameho manuálneho ovládania. To umožňuje ovládanie ventilu na diaľku pomocou malých riadiacich ventilov. To však zvyšuje zložitosť systému a vyžaduje pilotný zdroj tlaku, ktorý základný WMM 6 nepotrebuje.

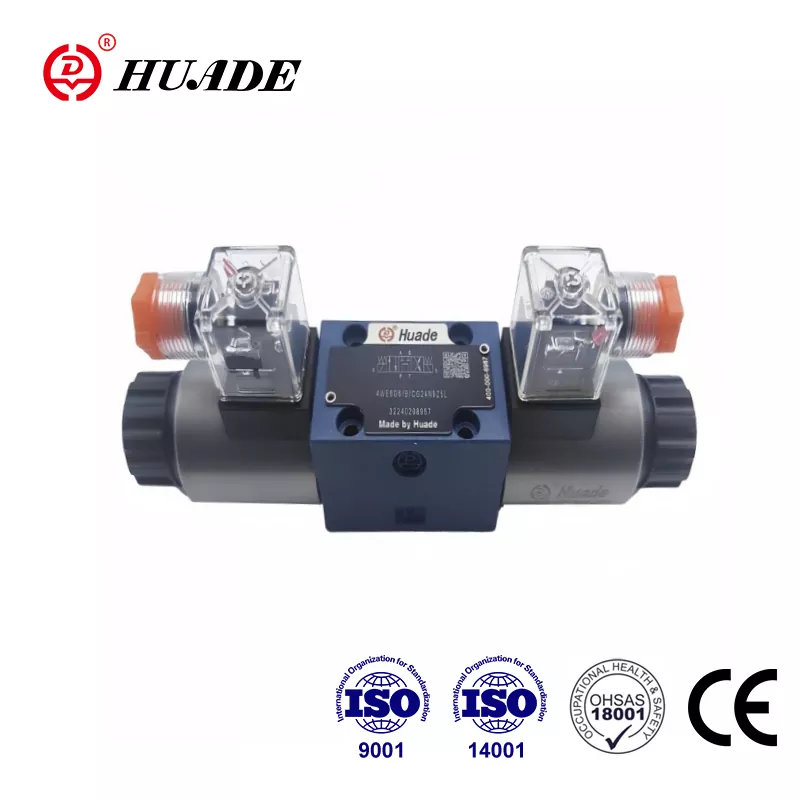

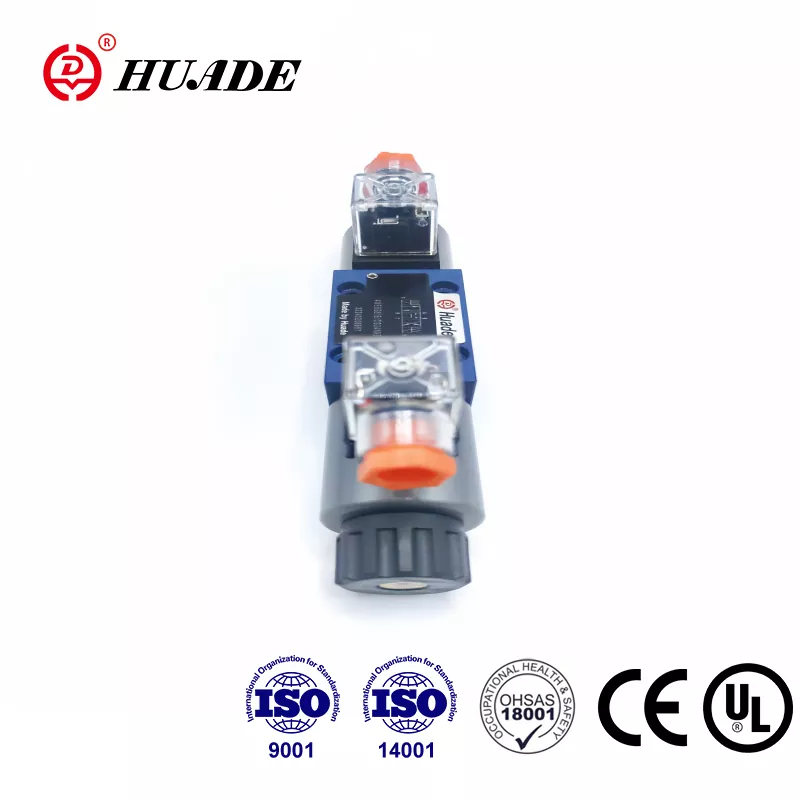

Solenoidom ovládané ventily ako séria 4WE 6 ponúkajú výhody automatizácie a integráciu s elektronickými riadiacimi systémami. Tieto elektricky ovládané smerové ventily reagujú na signály PLC a umožňujú komplexné sekvenovanie. Vyžadujú však elektrickú energiu a zvyčajne stoja približne o 20 percent viac ako ručné WMM 6. Ručný ventil poskytuje spoľahlivú zálohu v prípade výpadku napájania.
Smerový regulačný ventil WMM 6 poskytuje nákladovú efektívnosť pre aplikácie, kde je prijateľné alebo preferované manuálne ovládanie. Jeho jednoduchosť sa premieta do nižších počiatočných nákladov, znížených nárokov na údržbu a vynikajúcej dlhodobej spoľahlivosti. Absencia elektrických komponentov eliminuje obavy z elektromagnetického rušenia alebo elektrických porúch.
Pokyny na inštaláciu a osvedčené postupy
Správna inštalácia rozvádzača WMM 6 začína prípravou povrchu montážnej dosky. Povrch musí byť rovný, čistý a bez škrabancov alebo poškodení, ktoré by mohli spôsobiť únik. Pred montážou naneste na tesnenia O-krúžkov tenkú vrstvu hydraulického oleja, aby ste predišli poškodeniu počas montáže.
Namontujte ventil pomocou štyroch skrutiek s vnútorným šesťhranom M5 s uťahovacím momentom 10 newtonmetrov. Dodržiavajte diagonálny vzor uťahovania, aby ste zabezpečili rovnomerné rozloženie tlaku na montážnom povrchu. Ventil môže byť inštalovaný v akejkoľvek orientácii, pretože funguje skôr na princípe posuvnej cievky než na mechanizmoch závislých od gravitácie.
Systémová filtrácia hrá rozhodujúcu úlohu v životnosti ventilu. Nainštalujte filtre schopné dosiahnuť kód čistoty ISO 4406 20/18/15 alebo lepší, čo zodpovedá približne 25-mikrónovej filtrácii. Znečistenie je hlavnou príčinou predčasného opotrebovania smerových regulačných ventilov, takže udržiavanie správnej čistoty kvapaliny nemôže byť prehnane zdôrazňované.
Ak je to možné, vyhnite sa používaniu smerového riadiaceho ventilu WMM 6 v aplikáciách s prevažne jednosmerným prietokom. Nevyvážené sily prúdenia môžu spôsobiť zrýchlené opotrebovanie a môžu vyžadovať inštaláciu zariadení na kompenzáciu tlaku. Ak je jednosmerná prevádzka nevyhnutná, zvážte pridanie škrtiacej vložky do tlakového otvoru, aby ste znížili prietokové sily a minimalizovali vychýlenie cievky.
Úvahy o údržbe a odstraňovaní problémov
Pravidelná kontrola smerového riadiaceho ventilu WMM 6 by mala zahŕňať kontrolu vonkajšej netesnosti okolo krytu a pripojení portov. Malé množstvo presakovania môže naznačovať opotrebované O-krúžky, ktoré je potrebné vymeniť. Väčšina súprav tesnení je ľahko dostupná a možno ich nainštalovať bez špeciálnych nástrojov.
Cievka ventilu by sa mala pohybovať hladko v celom rozsahu pohybu bez toho, aby sa zablokovala alebo nadmerná sila. Ak sa ovládacia sila výrazne zvýši, môže to naznačovať kontamináciu otvoru cievky alebo opotrebovanie doštičiek cievky. Vnútorná kontrola vyžaduje odstránenie ventilu zo systému a demontáž podľa pokynov výrobcu.
Pri prevádzke s kvapalinami odolnými voči ohňu, ako sú typy HFC, očakávajte zníženú životnosť tesnenia v porovnaní s prevádzkou s minerálnym olejom. Smerový regulačný ventil WMM 6 zostáva kompatibilný s týmito kvapalinami, ale intervaly údržby by sa mali skrátiť o 30 až 50 percent. Pri používaní kvapalín HFC zabezpečte dostatočné predpätie na hrdle nádrže, aby sa zachovalo správne utesnenie.
Pre aplikácie vo výbušnom prostredí s použitím variantu XC sa odporúča pravidelné overovanie zhody povrchovej teploty. Uchovávajte podrobné servisné záznamy preukazujúce zhodu s požiadavkami ATEX. Akékoľvek úpravy alebo opravy musia zachovať vlastnosti zostavy ventilu odolné voči výbuchu.
Výber správnej konfigurácie pre vaše potreby
Výber vhodného modelu smerového ventilu WMM 6 vyžaduje starostlivé zváženie požiadaviek vašej aplikácie. Začnite určením potrebnej prietokovej kapacity a maximálneho prevádzkového tlaku. Zatiaľ čo ventil zvláda až 60 litrov za minútu a 315 barov, prevádzka pod maximálnymi hodnotami zvyčajne predlžuje životnosť.
Ďalej vyberte symbol cievky, ktorý zodpovedá vašim funkčným požiadavkám. Ak potrebujete udržať záťaž na mieste, symbol E poskytuje najnižší vnútorný únik. Pre aplikácie, kde sa čerpadlo musí odľahčovať v neutrálnej polohe, môže byť vhodnejší symbol C alebo M. Pozorne si prezrite diagramy prietokových ciest, aby ste sa uistili, že vybraný symbol poskytuje požadované správanie okruhu.
Rozhodnite sa, či je pre vašu aplikáciu potrebný aretačný mechanizmus. Voliteľná západková západka drží páku vo zvolenej polohe bez toho, aby vyžadovala nepretržitý zásah operátora. Táto funkcia sa osvedčí, keď musí pohon zostať dlhší čas vysunutý alebo zatiahnutý, hoci mierne znižuje maximálnu prietokovú kapacitu.
Pri špecifikovaní materiálu tesnenia zvážte prevádzkové prostredie. Štandardné tesnenia NBR fungujú dobre pre väčšinu aplikácií využívajúcich hydraulické kvapaliny na báze minerálneho oleja. Tesnenia FKM s kódovaním V ponúkajú lepšiu odolnosť voči vysokým teplotám a niektorým syntetickým kvapalinám. Pre aplikácie vo výbušnom prostredí špecifikujte variant XC s príslušnou certifikačnou dokumentáciou ATEX.
Kompatibilita tekutín a systémová integrácia
Smerový regulačný ventil WMM 6 úspešne funguje so širokou škálou hydraulických kvapalín. Štandardné minerálne oleje spĺňajúce špecifikácie DIN 51524 poskytujú vynikajúcu životnosť a výkon. Kompatibilné sú aj biologicky odbúrateľné hydraulické kvapaliny v kategóriách HETG a HEES, vďaka čomu je ventil vhodný pre aplikácie citlivé na životné prostredie.
Pri používaní kvapalín typu voda-glykol klasifikovaných ako HFC si uvedomte, že životnosť komponentov sa môže v porovnaní s prevádzkou s minerálnym olejom skrátiť. Tieto kvapaliny ponúkajú výhody požiarnej odolnosti, ktoré v mnohých aplikáciách prevažujú nad požiadavkami na údržbu. Kvapaliny na vodnej báze vyžadujú starostlivú pozornosť návrhu systému, aby sa zabránilo kavitácii a zabezpečilo sa primerané mazanie vnútorných komponentov.
Konštruktéri systému by mali pri výpočte požiadaviek na čerpadlo zvážiť pokles tlaku cez smerový regulačný ventil WMM 6. Pri menovitom prietoku 60 litrov za minútu počítajte s poklesom tlaku v rozsahu od 5 do 15 barov v závislosti od symbolu cievky a smeru prietoku. Táto tlaková strata musí byť zohľadnená vo výpočtoch celkovej účinnosti systému.
Ventil sa ľahko integruje so štandardnými hydraulickými komponentmi vrátane čerpadiel, valcov, motorov a akumulátorov. Jeho montážne rozhranie CETOP zaisťuje kompatibilitu s pomocnými doskami od rôznych výrobcov. Pri výmene starších ventilov skontrolujte, či sa veľkosti portov a montážne vzory zhodujú, aby ste predišli problémom s inštaláciou.
Budúci vývoj a trendy v odvetví
Zatiaľ čo smerový regulačný ventil WMM 6 predstavuje osvedčenú technológiu, pokračujúci vývoj neustále zlepšuje jeho schopnosti. Niektorí výrobcovia skúmajú integráciu snímača, ktorá by poskytovala spätnú väzbu o polohe bez toho, aby bola ohrozená prirodzená jednoduchosť ventilu. Takýto vývoj by mohol umožniť monitorovanie stavu pri zachovaní manuálnej prevádzky ako primárnej metódy riadenia.
Trend smerom ku konektivite Industry 4.0 ovplyvňuje aj tradičné komponenty, ako sú manuálne smerové ventily. Budúce verzie môžu obsahovať bezdrôtové monitorovanie počtu cyklov, prevádzkovej teploty a tlakových podmienok. Tieto údaje by mohli podporovať stratégie prediktívnej údržby bez potreby prepracovania existujúcich hydraulických systémov.
Environmentálne predpisy naďalej zvyšujú dopyt po biologicky odbúrateľných hydraulických kvapalinách a znižujú spotrebu energie. Smerový regulačný ventil WMM 6 už podporuje väčšinu kvapalín šetrných k životnému prostrediu a je vhodný pre tieto požiadavky. Prebiehajúci vývoj materiálu tesnenia by mal ďalej zlepšiť kompatibilitu s novými tekutými formuláciami.
Napriek pokrokom v elektronickom riadení si ručné ventily zachovávajú význam pre záložné systémy, núdzové operácie a aplikácie, kde jednoduchosť a spoľahlivosť prevažujú nad výhodami automatizácie. Smerový regulačný ventil WMM 6 bude pravdepodobne naďalej slúžiť týmto úlohám, pričom postupne začleňuje monitorovacie funkcie, ktoré skôr vylepšujú, než nahrádzajú jeho hlavnú manuálnu prevádzku.
Úvahy o obstarávaní a dostupnosti
Smerový regulačný ventil WMM 6 je široko dostupný prostredníctvom autorizovaných distribútorov Bosch Rexroth po celom svete. Dodacie lehoty sa zvyčajne pohybujú od okamžitej dostupnosti pre bežné konfigurácie až po niekoľko týždňov pre špecializované varianty. Pri plánovaní inštalácie alebo údržby systému počítajte s časom obstarávania, najmä v prípade menej bežných symbolov cievok alebo verzií v nevýbušnom prevedení.
Ceny sa líšia v závislosti od konfigurácie, pričom základné modely začínajú okolo 100 až 300 eur za nákup jedného kusu. Objemové oceňovanie výrazne znižuje jednotkové náklady pri projektoch vyžadujúcich viacero ventilov. Autorizovaní distribútori môžu poskytnúť podrobné cenové ponuky založené na konkrétnych modelových kódoch a množstvách.
Pri získavaní smerového riadiaceho ventilu WMM 6 si overte, či dodávatelia poskytujú originálne produkty Bosch Rexroth s príslušnou dokumentáciou. Falošné hydraulické komponenty predstavujú na niektorých trhoch významný problém, ktorý môže ohroziť bezpečnosť a výkon systému. Vyžiadajte si osvedčenia o zhode a overte čísla dielov podľa oficiálnych katalógov.
Dostupnosť technickej podpory by sa mala zohľadniť pri výbere dodávateľa. Distribútori s vlastnými odbornými znalosťami v oblasti hydrauliky vám môžu pomôcť s aplikačnými otázkami, riešením problémov a podporou návrhu systému. Táto služba s pridanou hodnotou sa často ukazuje dôležitejšia ako menšie cenové rozdiely, najmä v prípade kritických aplikácií alebo zložitých systémov.
Záver
Smerový regulačný ventil WMM 6 poskytuje spoľahlivé manuálne ovládanie pre hydraulické systémy v rôznych odvetviach a aplikáciách. Jeho osvedčený dizajn, štandardizované rozhranie a robustná konštrukcia z neho robia praktickú voľbu, keď je požadované alebo požadované priame ovládanie operátorom. Pochopenie technických špecifikácií, možností konfigurácie a správnych aplikačných pokynov zaisťuje úspešnú integráciu do vášho hydraulického systému.
Či už navrhujete nové vybavenie, inovujete existujúce systémy alebo špecifikujete náhradné komponenty, WMM 6 si zaslúži pozornosť pri aplikáciách manuálneho smerového ovládania. Vďaka kombinácii výkonu, spoľahlivosti a nákladovej efektívnosti sa stal štandardným riešením v hydraulickom priemysle. Pri správnom výbere, inštalácii a údržbe tento ventil poskytuje roky bezproblémovej služby v náročných hydraulických aplikáciách.
