Proporcionálny smerový ventil 4wrle-4x

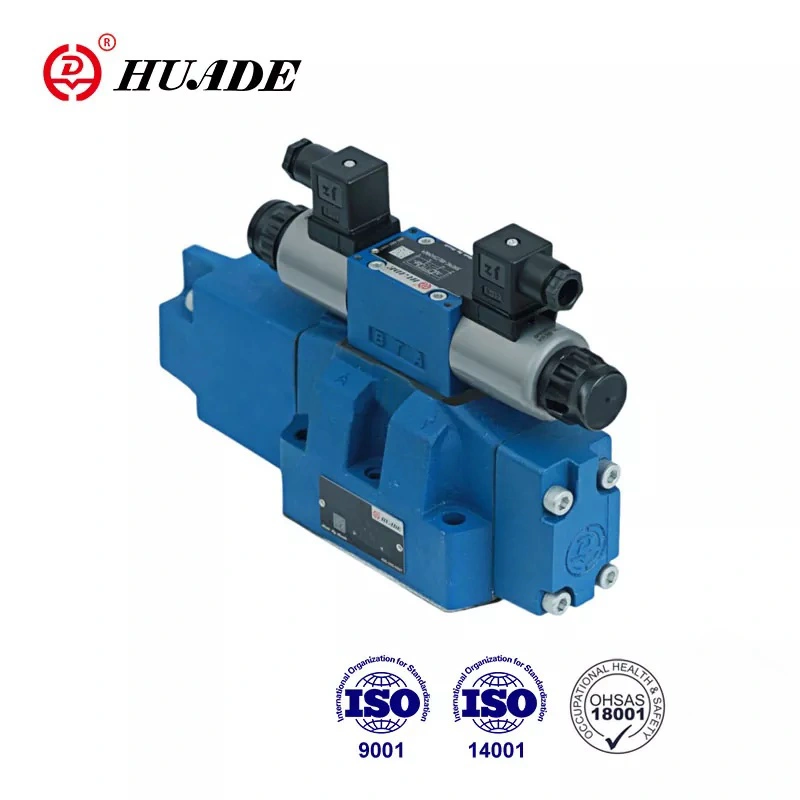

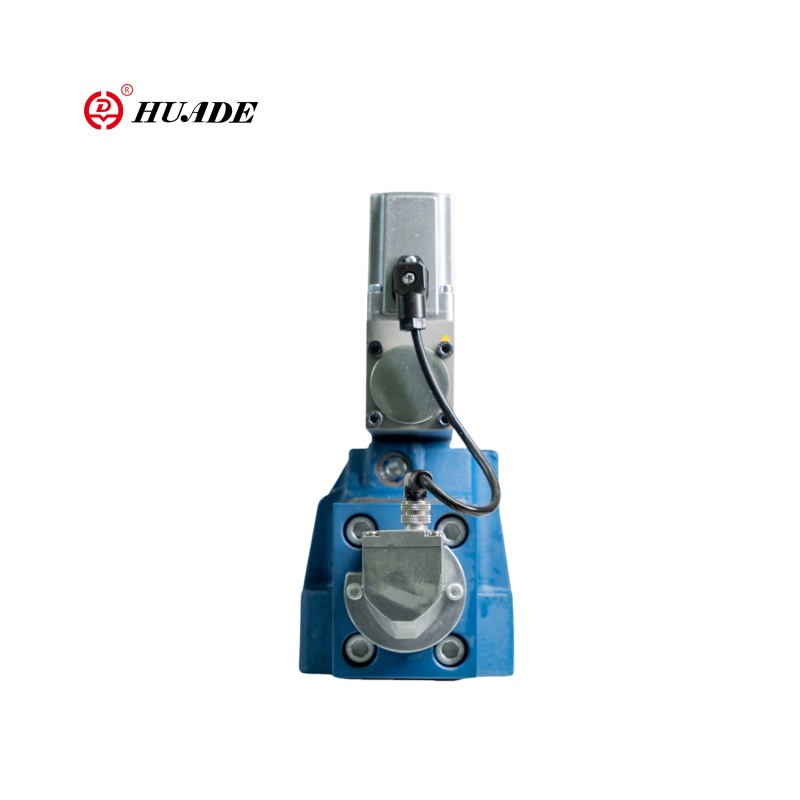

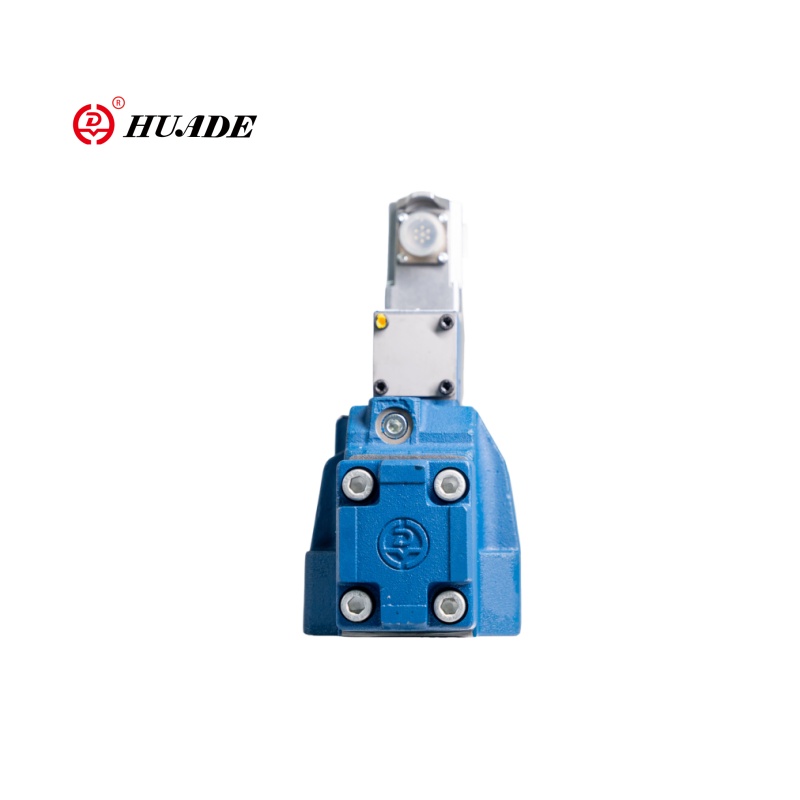

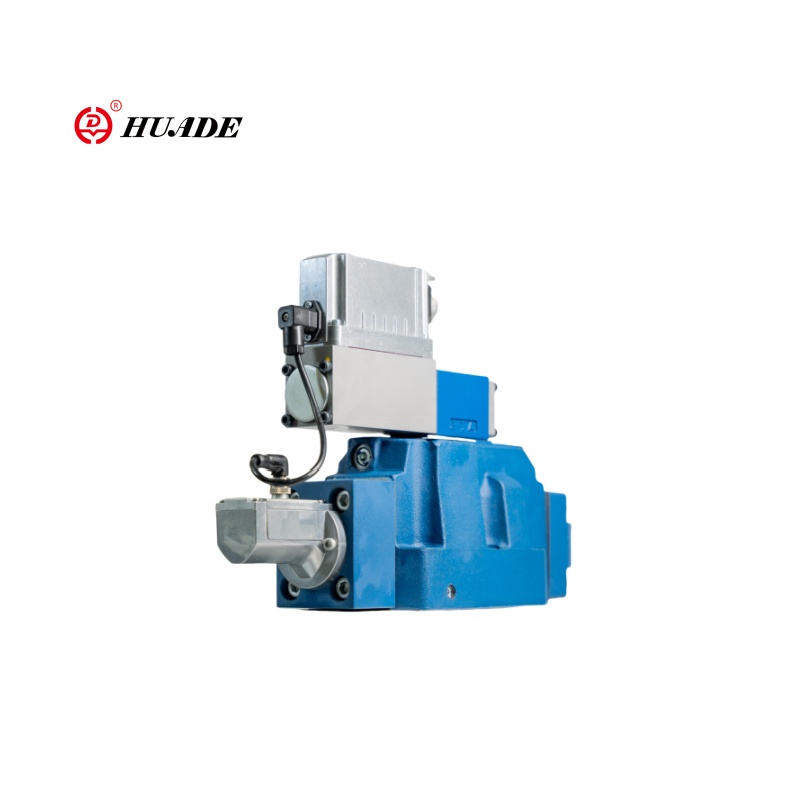

Huadeov proporcionálny smerový ventil 4wrle-4x je elektro-hydraulický proporcionálny smerový ventil (s polohou spätnú väzbu OBE). Metóda riadenia je proporcionálny solenoid + Valve Core Polohy Control-Control (LVDT spätná väzba). Huade's Valve 4WRLE-4X Body Design, Technológia tesnenia a výkon solenoidu sú blízko k úrovniam Rexroth, ale trvanlivosť v extrémnych pracovných podmienkach (ako sú vysokofrekvenčné vibrácie, dlhodobá súvislá prevádzka) sa môže mierne líšiť. Cena produktu spoločnosti Huade je zvyčajne o 20%-30% nižšia ako Rexroth, s výraznou výkonnosťou nákladov. Dodávateľský reťazec je lokalizovaný, dodací cyklus je krátky a servisná reakcia po predaji je rýchla.

Parameter produktu proporcionálneho smerového ventilu 4WRLE-4X

Vlastnosť produktu a aplikácia proporcionálneho smerového ventilu 4WRLE-4X

Vlastnosti:

▪ Spoľahlivý - preukázaný a robustný dizajn

▪ Vysoko kvalitná -Kontrolná cievka a rukáv pilotného regulačného ventilu

▪ Riadiaca cievka ovládacieho ventilu pilota je v polohe „zlyhanie bezpečnosti“, keď je jednotka vypnutá

▪ Riadiaca cievka hlavného ventilu je v centrálnej polohe zameranej na pružinu a/alebo v ofsetovej polohe

▪ Flexibilné - vhodné pre polohu, rýchlosť a reguláciu tlaku

▪ Precise - Citlivosť vysokej odozvy a malá hysteréza

Aplikácia:

Proporcionálny smerový ventil 4WRLE-4X je vhodný pre hydraulické riadiace systémy s vysokými požiadavkami na dynamický výkon, presnosť a spoľahlivosť, najmä v situáciách, keď sa vyžaduje rýchla reakcia a spätná väzba od uzavretej slučky. Proporcionálny ventil spoločnosti Huade 4WRLE-4X sa široko používa v priemyselnej automatizácii, obrábacích strojoch a spracovateľských zariadeniach, vstrekovacích listoch a strojoch na vyliečenie, testovacie a simulačné zariadenia, strojárske stroje atď.

Podrobnosti o výrobe o proporcionálnom smerovom ventile 4WRLE-4X

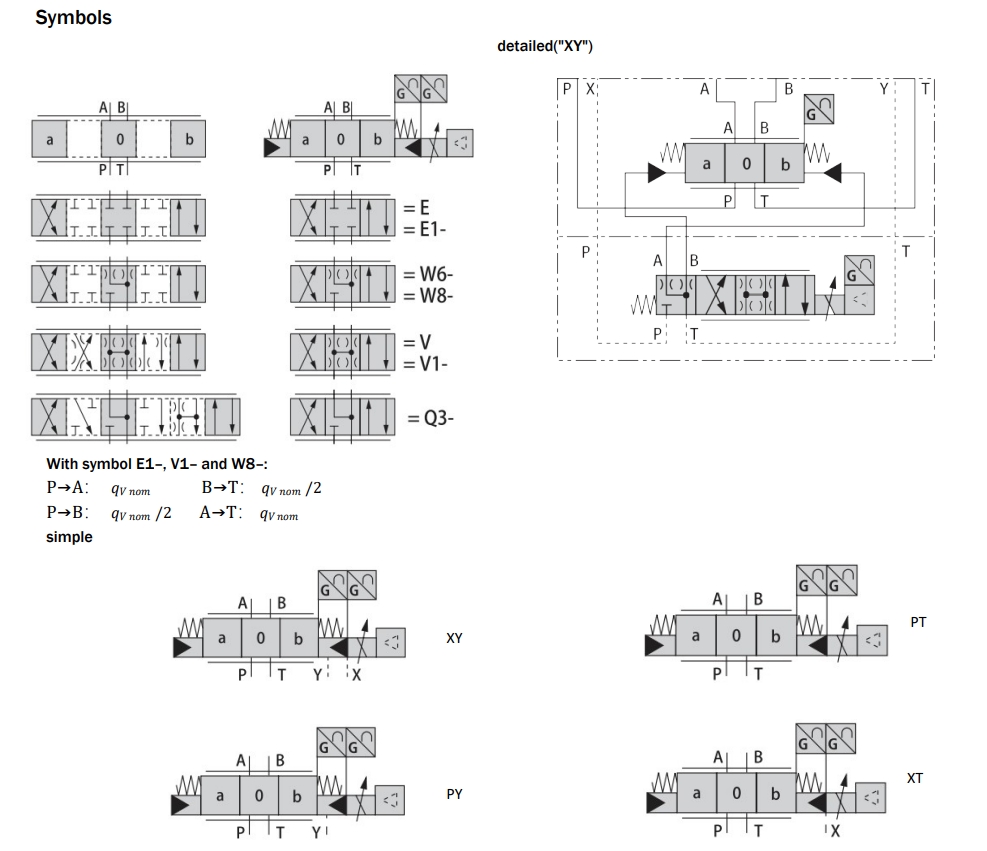

Funkcia, sekcia

Ventil typu 4WRLE je riadiaci regulačný ventil ovládaný pilotom so spätnou väzbou elektrickej polohy a integrovanou elektronikou (OBE).

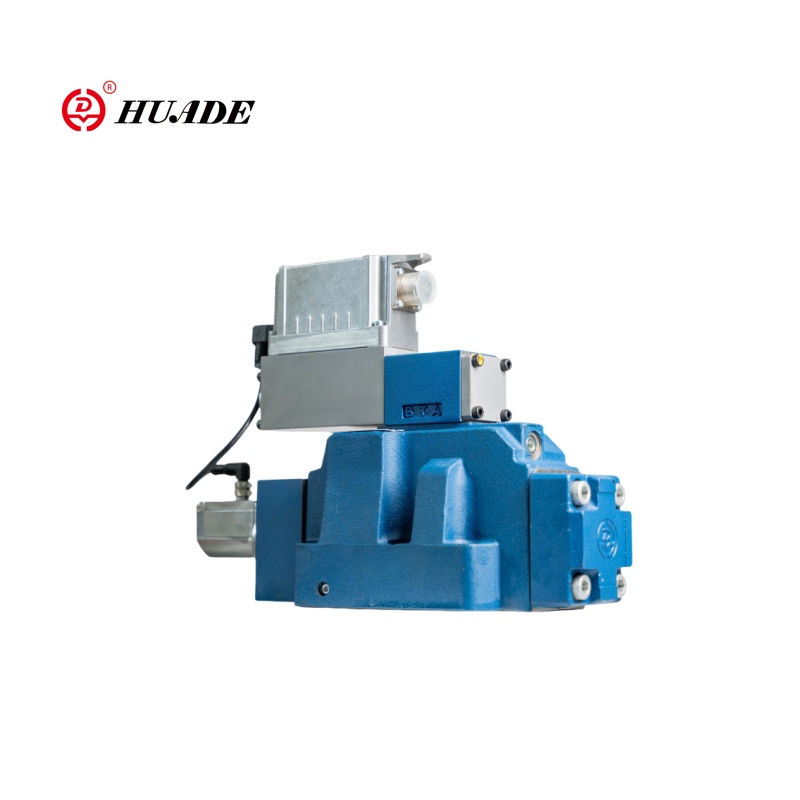

Zloženie ventilu:

1.Pilotný ventil s ventilom jadrom a štruktúrou rukávu ventilu (1)

2. Ventil s centrovacou pružinou a spätnou väzbou na polohu (2)

3. Integrovaný zosilňovač (3)

Funkcia:

Ak sa integrovaná elektronika (OBE) vypne alebo neaktívne, riadiaca cievka riadiaceho ventilu pilota sa jarila v polohe „zlyhania“. Riadiaca cievka hlavného ventilu je v jej strednej polohe zameranej na pružinu.

Integrovaná elektronika (OBE) porovnáva zadanú hodnotu príkazu so skutočnou hodnotou polohy hlavného regulácie ventilu. V prípade kontrolných odchýlok sa aktivuje kontrolný solenoid. Kvôli zmenenej magnetickej sile je cievka na reguláciu pilota upravená proti

jar.

Prietok, ktorý sa aktivuje prostredníctvom kontrolných prierezov, vedie k nastaveniu hlavnej kontrolnej cievky. Prietrok zdvihu/riadenia hlavnej kontrolnej cievky je regulovaný úmerne k hodnote príkazu.

Prívod pilotného oleja v regulačnom ventile pilota je interný cez port P alebo externý cez port X. Spätná väzba môže byť interná cez port T alebo externé cez port y do nádrže.

Ovládanie zatvorenia solenoidu

V prípade nasledujúcich chýb sú regulačné solenoidy degradované integrovanou elektronikou (OBE), cievka riadenia pilota je nastavená na svoju „zlyhanú“ polohu a vykladá pilotné olejové komory hlavného ventilu. Ponáhľaná pružinou sa hlavná cievka riadenia ventilu presunie do centrálnej polohy.
