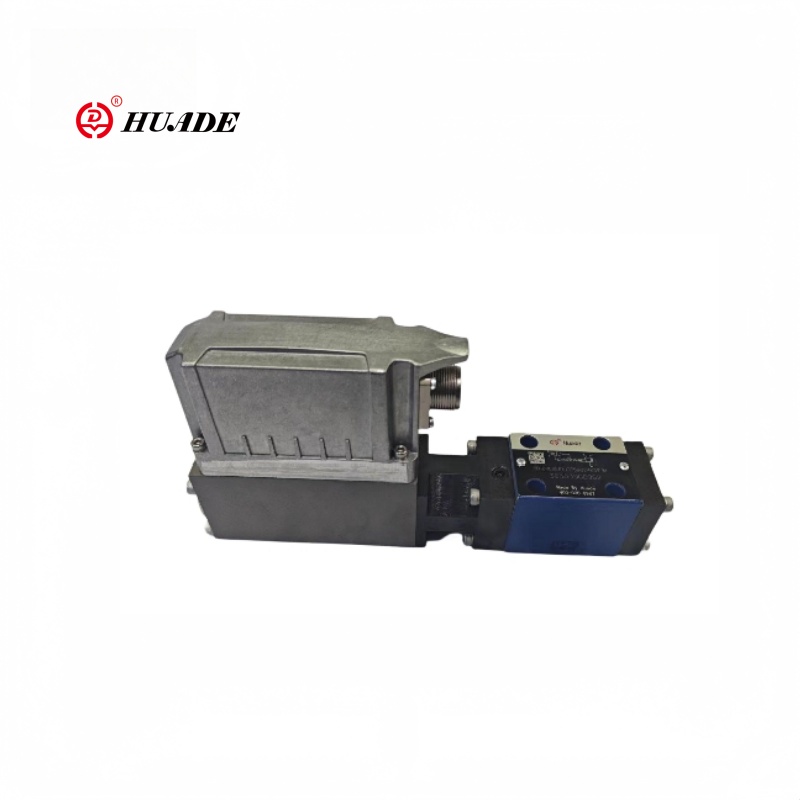

Šesťsmerný pilotný sériu ventilu redukcie proporcionálneho tlaku Drebe 6x-1x prijíma pilotný dizajn, ktorý môže znížiť hlavnú hnaciu silu jadra ventilu a zlepšiť rýchlosť odozvy (frekvenčná odozva môže dosiahnuť viac ako 10 Hz). Šesťstranná štruktúra znižuje zložitosť potrubia a je vhodná pre kompaktné priestory. Valve Drebe 6x-1x podporuje štandardné protokoly priemyselnej komunikácie (napríklad Profinet, EtherCAT), ktorý sa ľahko integruje do inteligentných hydraulických systémov.
| Technické údaje | ||
| Všeobecný | ||
| Výstavba | Pilotná pódium | Popetový ventil |
| Hlavná pódium | Chlopňa cievky | |
| Aktivácia | Proporcionálny solenoid s kontrolou polohy a OBE | |
| Pripojenie | Subplate, konfigurácia montážnych otvorov NG6 (ISO 4401-03-02-0-05) | |
| Upevňovacia pozícia | Voliteľný | |
| Rozsah okolitých teplotách ℃ | -20 ~+50 | |
| Hmotnosť kg | 3.3 | |
| Odpor vibrácií, testovací stav | Max.25g, otrasené v 3 rozmeroch (24 hodín) | |
Vlastnosti:
▶ Pilot ovládali ventily so spätnou väzbou na polohu a palubnou elektronikou na zníženie tlaku systému u spotrebiteľa (iba vnútorný pilotný olej)
▶ 3-cestná verzia (p-a/a -t), pmin = pt
▶ Nastaviteľná polohou kotvy oproti kompresnej pružine
▶ Pozičné riadené, minimálna hysteréza <1 %, rýchle časy odozvy, pozri technické údaje
▶ Obmedzenie tlaku na bezpečnú úroveň aj s chybnou elektronikou (solenoidový prúd i> iMAX)
▶ Na pripevnenie podbrentu, konfigurácia montážnych otvorov na ISO 4401-03-02-0-05. Podplaty podľa katalógového hárku RE45053 (poradie osobitne)
▶ Plug-in konektor k DIN 43563-AM6, pozri katalógový hárok RE 08008 (objednávajte osobitne)
▶ Údaje pre palubnú spúšťaciu elektroniku
Aplikácia:
Proporcionálna séria ventilového tlaku Drebe 6x-1x je vysoko výkonnou súčasťou v priemyselných hydraulických systémoch, vhodných pre zložité pracovné podmienky, ktoré vyžadujú presnú reguláciu tlaku a dynamickú reakciu, ako sú stavebné stroje, metalurgické vybavenie, vstrekovacie lisovacie stroje a stroje na potlačenie,.
Všeobecný
Typ Drebe6x Proporcionálny tlak znižujúci ventily sú pilot prevádzkované s trojcestnou hlavnou fázou.
Pilotný ventil (pilotné fáza reliéfu tlaku) sa interne dodáva s regulovaným prietokom pilotného oleja cez P.
Ventily sa ovláda pomocou proporcionálneho solenoidu kontrolovaného polohou s palubnou elektronikou.
S týmito ventilmi môže byť tlak u (spotrebiteľa) nekonečne upravený a znížený vo vzťahu k požadovanej hodnote.

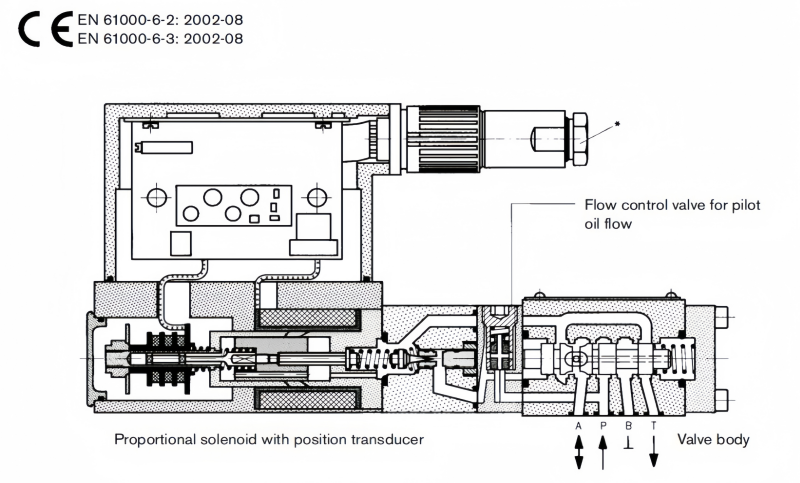

Základný princíp
Na nastavenie tlaku systému v A je v spúšťacej elektronike nastavená požadovaná hodnota. Na základe tejto požadovanej hodnoty elektronika riadi polohu solenoidu proti pružinovej sile. Proporcionálny solenoid je presne umiestnený na charakteristickej krivke pružiny. Pilotné štádium je dodávané s olejom z P pri prietokovej rýchlosti <0,6 l/min prostredníctvom regulačného ventilu prietoku. Tlak pilota sa porovnáva s tlakom spotrebiteľa (plus pružina) v A a regulovaným.
Výsledkom pružiny je pamin = p v T.
Obmedzenie tlaku pre maximálnu bezpečnosť
Ak dôjde k poruche v elektronike, takže prúd solenoidu (IMAX) by prekročil svoju špecifikovanú úroveň nekontrolovaným spôsobom, tlak sa nemôže zvýšiť nad úroveň stanovenú pomocou
maximálna pružinová sila.
