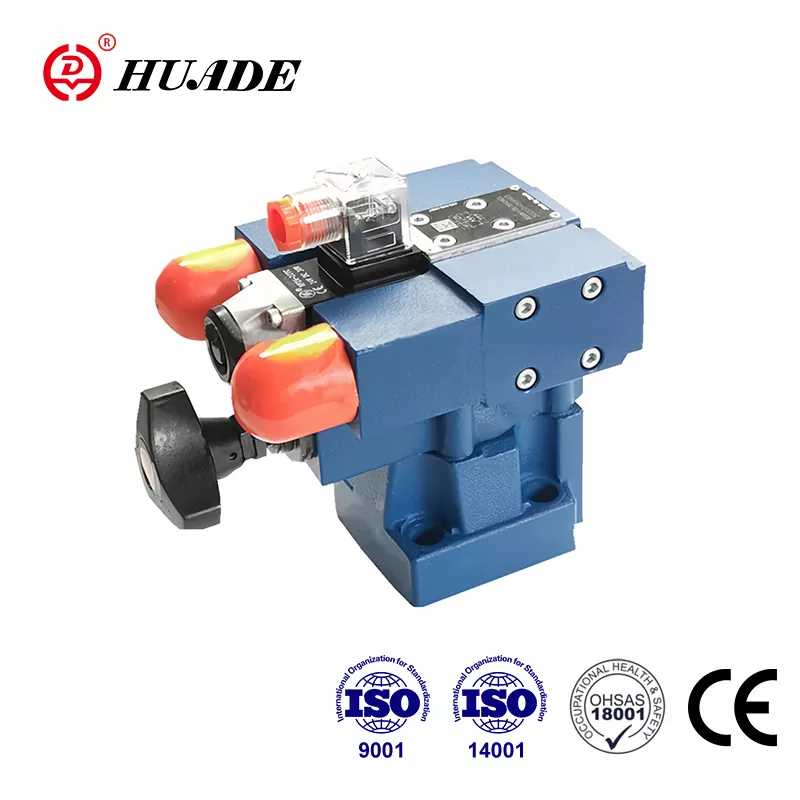

Huade Hydraulic viac dbá na praktickosť svojich produktov. Pretlakový ventil DB3U je konkurencieschopný s dobre známymi výrobkami s dobrou kvalitou a nižšou cenou. Spoločnosť Huade Hydraulic zaviedla špičkovú technológiu od spoločnosti Rexroth vďaka dvom dlhodobým spolupráci so spoločnosťou Rexroth. Ako popredná značka v čínskom hydraulickom priemysle si pretlakové ventily Huade® získavajú široké uznanie na trhu a dôveru používateľov. Všetky pobočky spoločnosti prešli ISO9001, ISO14001 a OH SAS18001. Popredné produkty Huade® získali certifikát CCS (China Classification Society) a sú široko používané v námornom priemysle.
|
Veľkosť |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Prietok (l/min) |
Závitové pripojenie |
100 |
200 |
400 |
600 |
||
|
Montáž pomocnej dosky |
- |
200 |
- |
400 |
- |
600 |
|
|
Prevádzkový tlak (MPa) |
porty A,B,X.do 31.5 |
||||||
|
Protitlak (port Y) (MPa) |
do 31.5 |
||||||
|
Min. Nastavovací tlak (MPa) |
pozri prevádzkové krivky |
||||||
|
Max. Nastavovací tlak (MPa) |
do 10. alebo 31.5 |
||||||
|
Tlaková kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
||||||
|
Rozsah viskozity (mm²/s) |
10 až 800 |
||||||
|
Rozsah teplôt (℃) |
-30 až +80 |
||||||
|
Veľkosť smerového ventilu |
pozri smerový ventil 4WE5 |
||||||
Vlastnosti:
▶ Montáž pomocnej dosky
▶ Závitové pripojenie
▶ Montáž do rozdeľovačov
▶ 3 nastavovacie prvky:
. Otočný gombík
. Skrutka s vnútorným šesťhranom a ochranným uzáverom
. Otočný gombík so stupnicou
▶ Elektromagnetické ovládanie cez namontovaný smerový ventil
Aplikácia:
Pretlakový ventil DB3U slúži na obmedzenie prevádzkového tlaku.
Typy tlakových ventilov DB3U sú pilotne ovládané tlakové poistné ventily. Môžu byť prepínané na iný (2 alebo 3 tlakový stupeň) ovládaním elektromagnetov.
Pretlakové ventily pozostávajú hlavne z hlavného ventilu. 4/3,4/1-Smerný regulačný ventil (Typ WE5...) a tri riadiace ventily.
V stave bez napätia je tlak v prípojke A nastavený riadiacim ventilom (7).
Tlak prítomný v prípojke A pôsobí na hlavnú cievku (1). Súčasne sa cez ovládacie vedenia (12) a (4), ktoré sú vybavené otvormi (2) a (3), na pružinovej strane hlavnej cievky (1) a na tanier (6) aplikuje tlak. ) v riadiacom ventile (7). Ak tlak v porte A prekročí hodnotu nastavenú na pružine (8), tanier
(6) sa otvára proti pružine (8).
Signál na to prichádza interne cez riadiace vedenia (12) a (4) z portu A. Tlaková kvapalina na pružinovej strane hlavnej cievky (1) teraz prúdi cez riadiace vedenie (3), tanier (6) do pružinovej komory (9). Pri type DB3U...30/... prúdi interne cez riadiace vedenie (10) do nádrže, alebo pri type DB3U..30/..Y.. externe cez port Y. Vďaka otvorom ( 2) a (3) dôjde k poklesu tlaku na hlavnej cievke (1), spojenie z portu A do portu B je otvorené. Teraz tlaková kvapalina prúdi z portu A do portu B, pričom sa udržiava nastavený prevádzkový tlak ventilu.
Keď je solenoid „a“ pod napätím: Tlak v porte A je nastavený riadiacim ventilom II.
Keď je solenoid „b“ pod napätím: Tlak v porte A je nastavený riadiacim ventilom I.
Nastavovací tlak riadiaceho ventilu (7) by mal byť vyšší ako nastavovací tlak riadiaceho ventilu I a II.
Napíšte DB2U
Tlakové ventily typu DB2U pozostávajú prevažne zo smerového regulačného ventilu (Typ WE5...) a troch riadiacich ventilov, funkcia tohto ventilu je v podstate rovnaká ako u ventilu typu DB3U.
štruktúra pretlakového ventilu DB3U
Symboly
