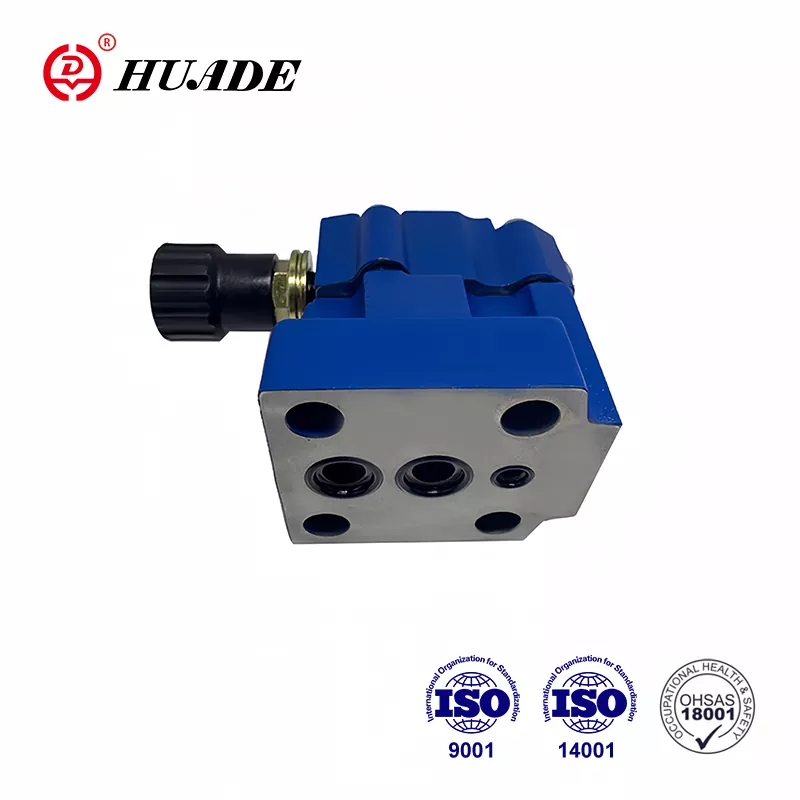

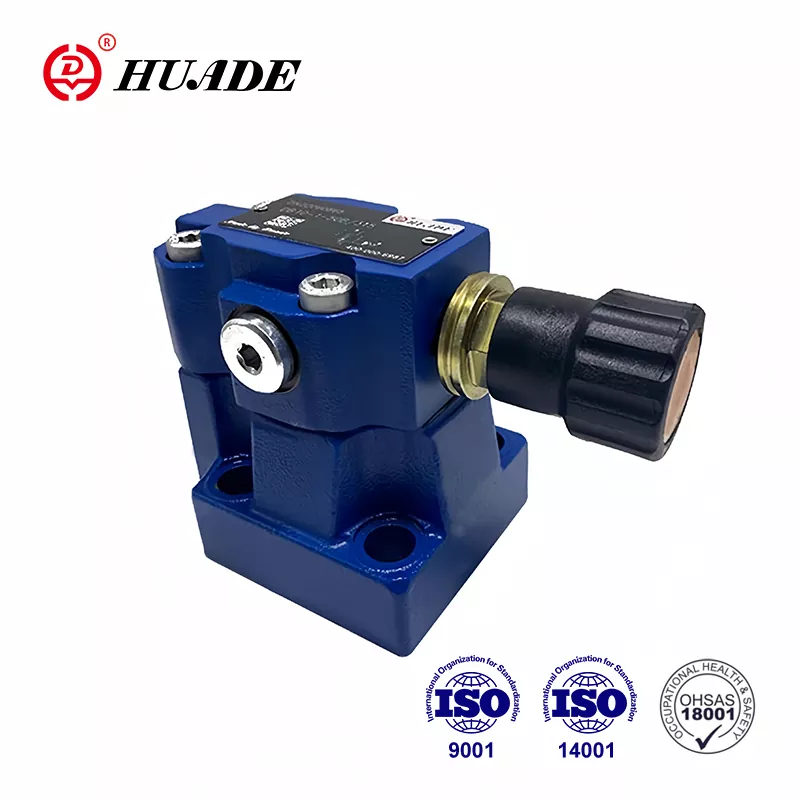

Ventil tlaku DB 20

V porovnaní s inými podobnými produktmi sú ventily tlakového reliéfu Huade® pokročilejšie v technológii a v tejto oblasti odolnejšie. Ventily typu DB 20 môžu nahradiť DB 20 ponúkané Rexrothom. Továreň sa zaväzuje poskytovať zákazníkom kvalitné a stabilné hydraulické tlakové ventily. Zaviedla viac ako 750 pokročilých výrobných zariadení z celého sveta. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Hydraulické ventily Huade® sú relatívne lacné v porovnaní so svetovo uznávanými značkami. Vďaka svojej vysokej kvalite a nízkej cene Huade Hydraulic prilákal mnoho zákazníkov doma iv zahraničí a získal široké uznanie spotrebiteľov.

Parameter produktu ventilu tlaku DB 20

Vlastnosť produktu a aplikácia ventilu tlaku DB 20

Vlastnosti:

▶ Montáž subplalátu

▶ Porting vzor na DIN 24 340, forma E, ISO 6264 a CETOP - RP 121H

▶ Pripojenie potrubia

▶ Vložte pripojenie

▶ Tri nastavovacie prvky:

. Rotačný gombík

. Hex. skrutka hlavy s ochranným uzáverom

. Uzamykateľný rotačný gombík s mierkou

▶ Solenoid ovládané vykladanie prostredníctvom vstavaného smerového cievového ventilu

Funkcia, časť a symboly tlakového reliéfneho ventilu DB 20

Všeobecný

Typy tlakových ventilov DB sú ventily tlakového reliéfu prevádzkované pilotmi.

Používajú sa na obmedzenie kontrolného tlaku.

Ventily na zmiernenie tlaku (DB) pozostávajú hlavne z hlavného ventilu (1) s hlavnou zostavou cievky (3) a pilotným ventilom (2) s prvkom nastavenia tlaku.

Typ tlakového ventilu DB

Tlak prítomný v prístave A koná na hlavnej cievke (3). Súčasne sa používa tlak pomocou riadiacich čiar (6) a (7), ktoré sú vybavené otvormi (4) a (5), na pružine zaťaženej strane hlavnej cievky (3) a na gule (8) v ovládacom ventile pilota (2). Ak tlak v porte A prekročí ventil nastavený na pružine (9), lopta (8) sa otvára proti pružine (9).

Signál pre to prichádza interne cez riadiace čiary (10) a (6) z portu A. Tlaková tekutina na pružine zaťaženej strane hlavnej cievky (3) teraz preteká cez riadiacu čiaru (7), otvor otvoru (11) a gule (8) do pružinovej komory (12). V type DB ... 50b/... toky interne prúdi cez riadiacu líniu (13) do nádrže alebo v type DB..50/.. y..vy externe pomocou riadiaceho vedenia (14). V dôsledku otvorov (4) a (5) k poklesu tlaku sa vyskytuje na hlavnej cievke (3), pripojenie z portu A do portu B je otvorené. Teraz tlaková kvapalina tečie z portu A do portu B pri zachovaní nastaveného prevádzkového tlaku.

Ventil na zmiernenie tlaku sa môže vykladať alebo prepnúť do iného tlaku (druhý tlak) cez port „X“ (15).

Štruktúra DB ... 50b

Symbol DB ... 50b

Oznámenie

1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a pri vchode do vzduchu musí byť inštalovaný vzduchový filter.

3. Produkty bez podskupiny pri opustení továrne, ak ich potrebujete, prosím, objednajte si špeciálne.

4. Upevňovacie skrutky s dĺžkou musia byť úroveň vysokej intenzity (trieda 10.9). Vyberte a použite, podľa parametra uvedeného vo vzorovej knihe.

5. Drsnosť povrchu spojeného s ventilom je potrebná drsnosť povrchu 0,8.

6. Povrchová úprava kusu párenia je potrebná na 0,01/100 mm.
